Технология укладки полимерпесчаной тротуарной плитки и брусчатки
Полное техническое описание мощения: подготовка земляного полотна, устройство основания и подстилающих слоёв, укладка полимерпесчаной брусчатки, швы, бордюр и водоотведение. Шесть этапов работ с фотографиями, нормы толщины слоёв и допуски к качеству покрытия.
- Финишное покрытие
Полимерпесчаная плитка 35 мм или брусчатка 45 мм
- Основание
- Песчано-щёбёночное, послойное уплотнение 0,95
- Шов и финиш
- 3–5 мм, замывка мытым песком, нагрузка через 72 ч

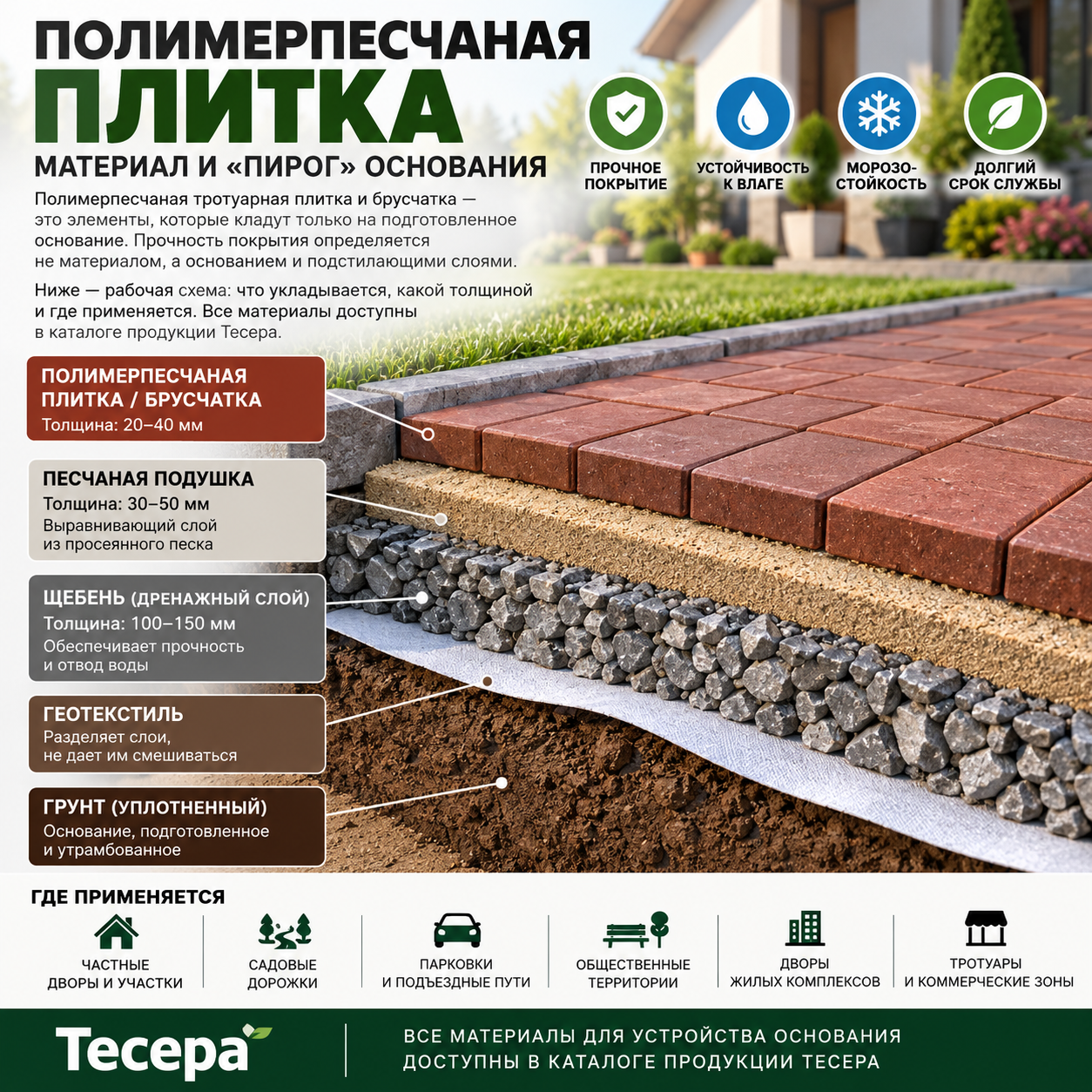

Полимерпесчаная плитка: материал и «пирог» основания
Полимерпесчаная плитка: материал и «пирог» основания
Полимерпесчаная тротуарная плитка и брусчатка — это элементы, которые кладут только на подготовленное основание. Прочность покрытия определяется не материалом, а основанием и подстилающими слоями. Ниже — рабочая схема: что укладывается, какой толщиной и где применяется. Все материалы доступны в каталоге продукции Тесера.
- Водопоглощение
- ≤ 0,5 %Покрытие не впитывает влагу и не разрушается при замерзании в порах.
- Морозостойкость
- до 500 цикловРабочий ресурс в средней полосе — 15 лет и более.
- Прочность на изгиб
- ≥ 4,5 МПаПлитка держит нагрузку от пешеходов, тележек и легкового транспорта.
- Поверхность
- шероховатаяБрусчатка нескользкая во время дождя и снега.
Полимерпесчаная плитка производится методом прямого прессования — отсюда плотная поверхность без пустот и скола на ребрах.
Слои покрытия сверху вниз
Схема применяется для укладки тротуарной плитки на участке, парковке, отмостке и входной группе. Общая толщина «пирога» — 230–300 мм в зависимости от нагрузки.
- 1. Финишное покрытие Полимерпесчаная тротуарная плитка или брусчатка 35 мм Плитка в каталоге
- 2. Подстилающий слой Песок мытый, фракция 0–5 мм, уплотнённый и пролитый 30–50 мм Комплектующие и расходники
- 3. Несущий слой Щебень гранитный 20–40 мм (для проезда — 40–70 мм), послойная трамбовка 100–200 мм Расчёт по проекту
- 4. Дренажная подстилка Геотекстиль 100–200 г/м² между слоями, внахлёст 20 см по площади Дренаж и геотекстиль
- 5. Обрамление Бордюрный камень полимерпесчаный или бордюр пластиковый "Уголок 45" по периметру и вдоль здания 100–150 мм Бордюрный камень
Шесть этапов укладки полимерпесчаной тротуарной плитки
Порядок работ обязателен: основание готовится до бордюров, бордюры — до плитки, швы замываются последними. Нарушение последовательности приводит к просадке покрытия и застою воды.
-

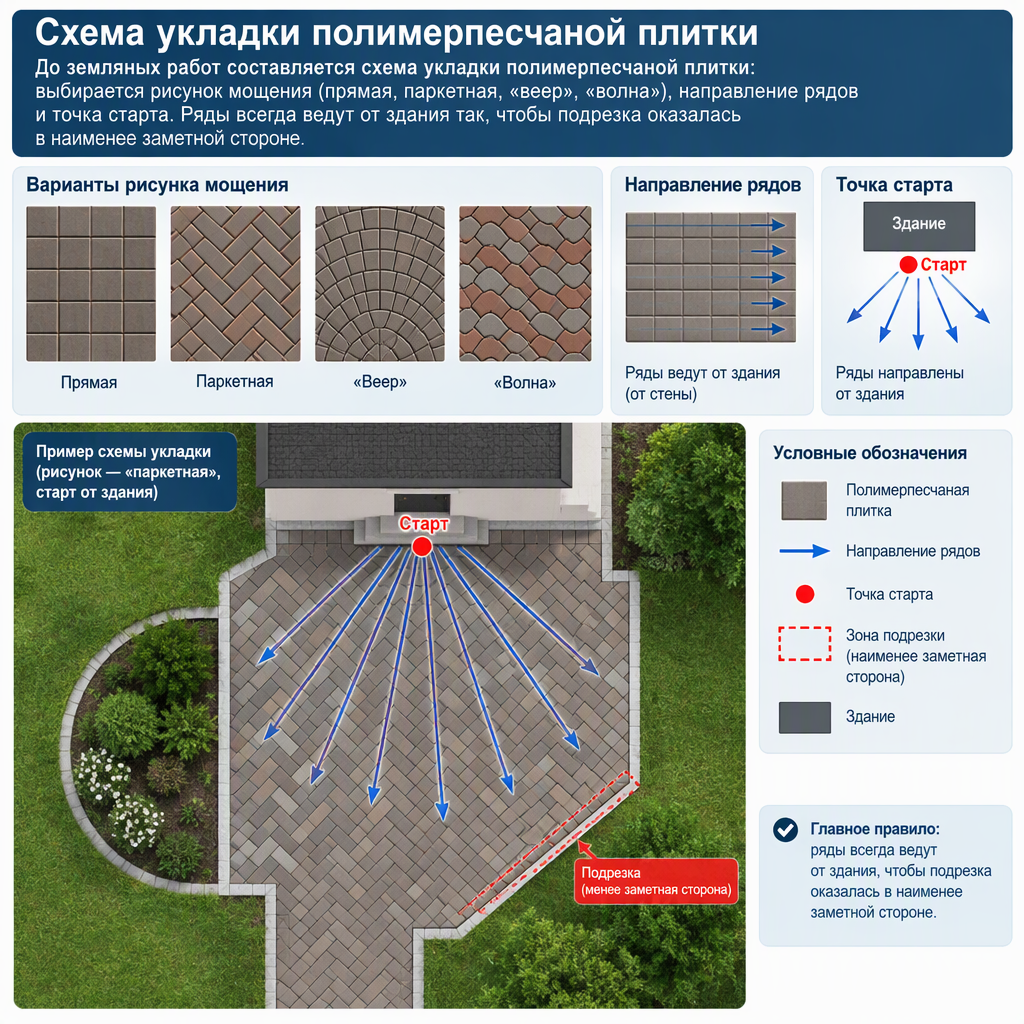

01Проект, разбивка и раскладка плитки
До земляных работ составляется схема укладки полимерпесчаной плитки: выбирается рисунок мощения (прямая, паркетная, «веер», «волна»), направление рядов и точка старта. Ряды всегда ведут от здания так, чтобы подрезка оказалась в наименее заметной стороне. Одновременно считается объём: добавляется 5–10 % на подрезку и брак.
- Направление рядов
- от фасада к фасаду, по диагонали — от въезда
- Подрезка
- у края, у бордюра или под дверной блок
- Запас материала
- 5–10 % к расчётному количеству
-

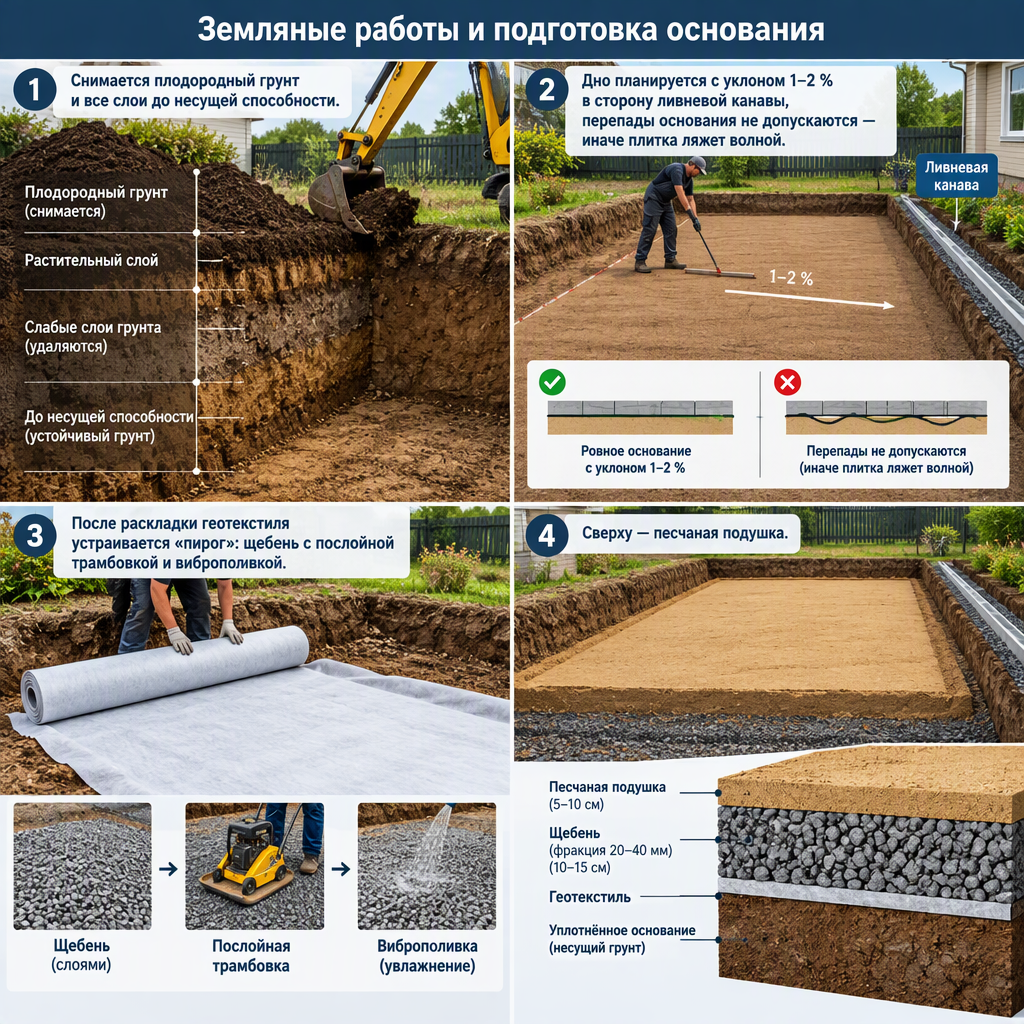

02Земляные работы и подготовка основания
Снимается плодородный грунт и все слои до несущей способности. Дно планируется с уклоном 1–2 % в сторону ливневой канавы, перепады основания не допускаются — иначе плитка ляжет волной. После раскладки геотекстиля устраивается «пирог»: щебень с послойной трамбовкой и виброполивкой, сверху — песчаная подушка.
- Снятие грунта
- до несущего слоя, на всю площадь мощения
- Уклон
- 1–2 % от здания к водоотводу
- Уплотнение
- коэффициент 0,95, послойно с поливом
-

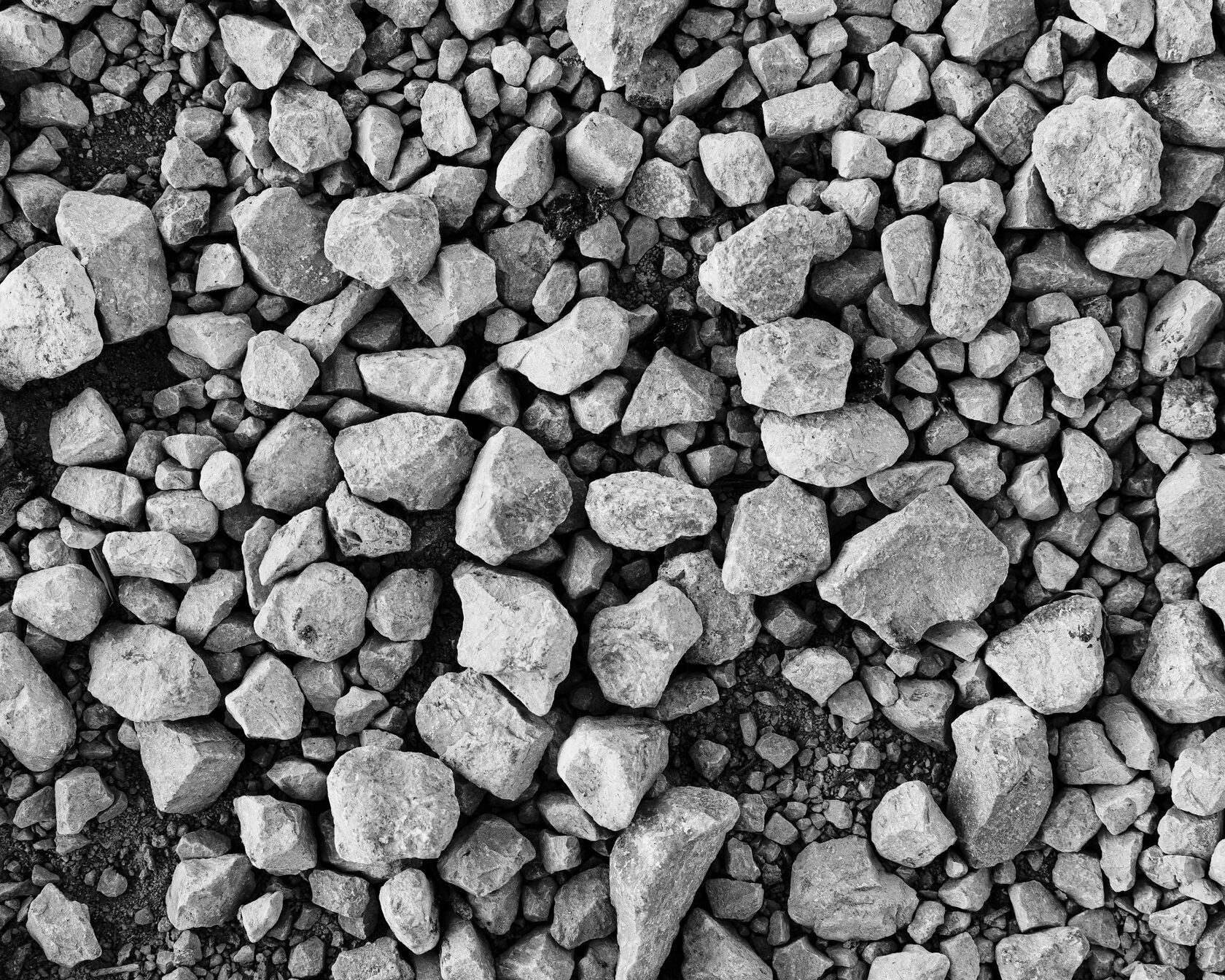

03Подстилающие слои и дренаж
Подстилающий слой под полимерпесчаную брусчатку состоит из мытого песка 0–5 мм толщиной 30–50 мм и щебня 100–150 мм (для проезда — 150–200 мм). Геотекстиль между слоями не даёт песку смываться в щебень и работает как армирование. Каждый слой проливают и трамбуют до полного уплотнения — проверяют «на проваливание» и уклон уровнем.
- Песок
- мытый 0–5 мм, 30–50 мм
- Щебень
- гранит 20–40 мм, 100–150 мм
- Геотекстиль
- 100–200 г/м², внахлёст 20 см
-

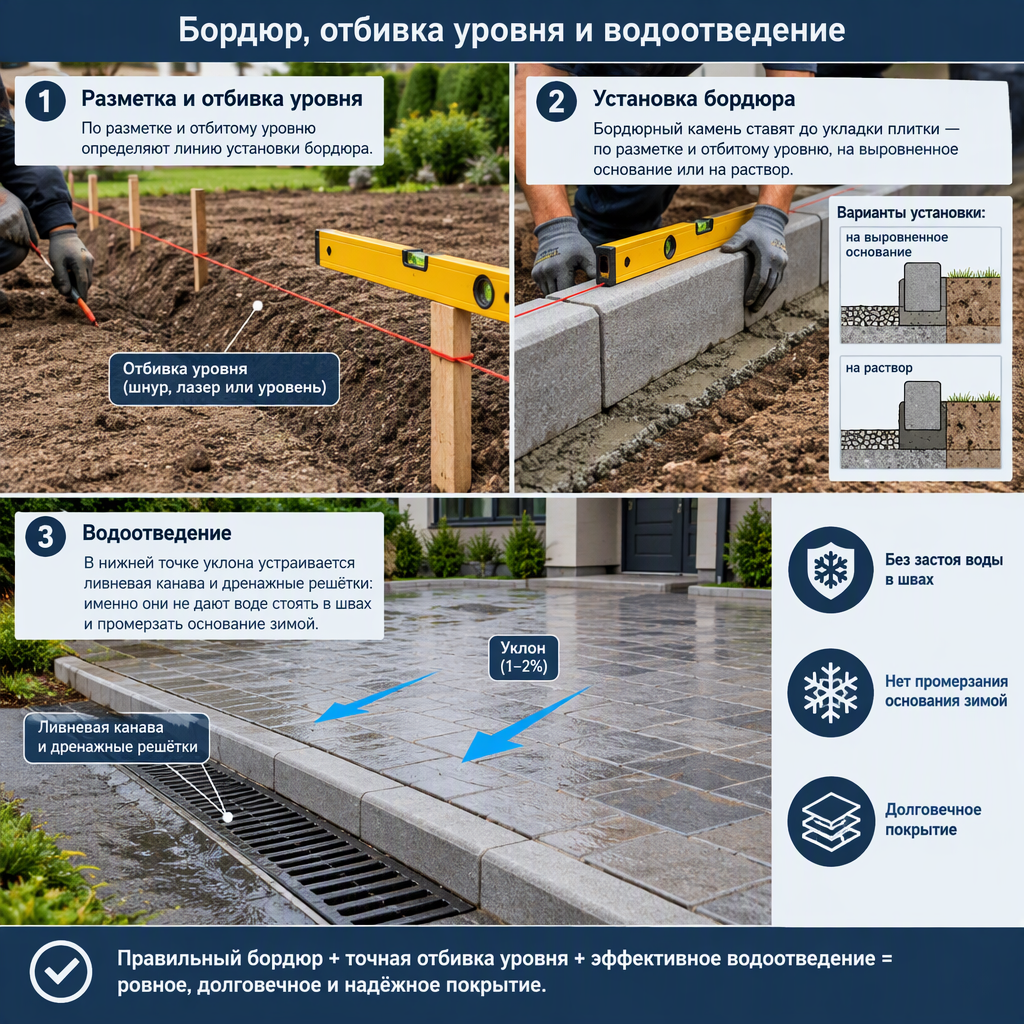

04Бордюр, отбивка уровня и водоотведение
Бордюрный камень задаёт геометрию всего участка, поэтому его ставят до укладки плитки — по разметке и отбитому уровню, на выровненное основание или на раствор. В нижней точке уклона устраивается ливневая канава и дренажные решётки: именно они не дают воде стоять в швах и промерзать основание зимой.
- Монтаж бордюра
- до плитки, строго по уровню
- Шов бордюра
- 5–10 мм, элементы вяжутся по одной линии
- Водоотведение
- ливневая канава в нижней точке уклона
-

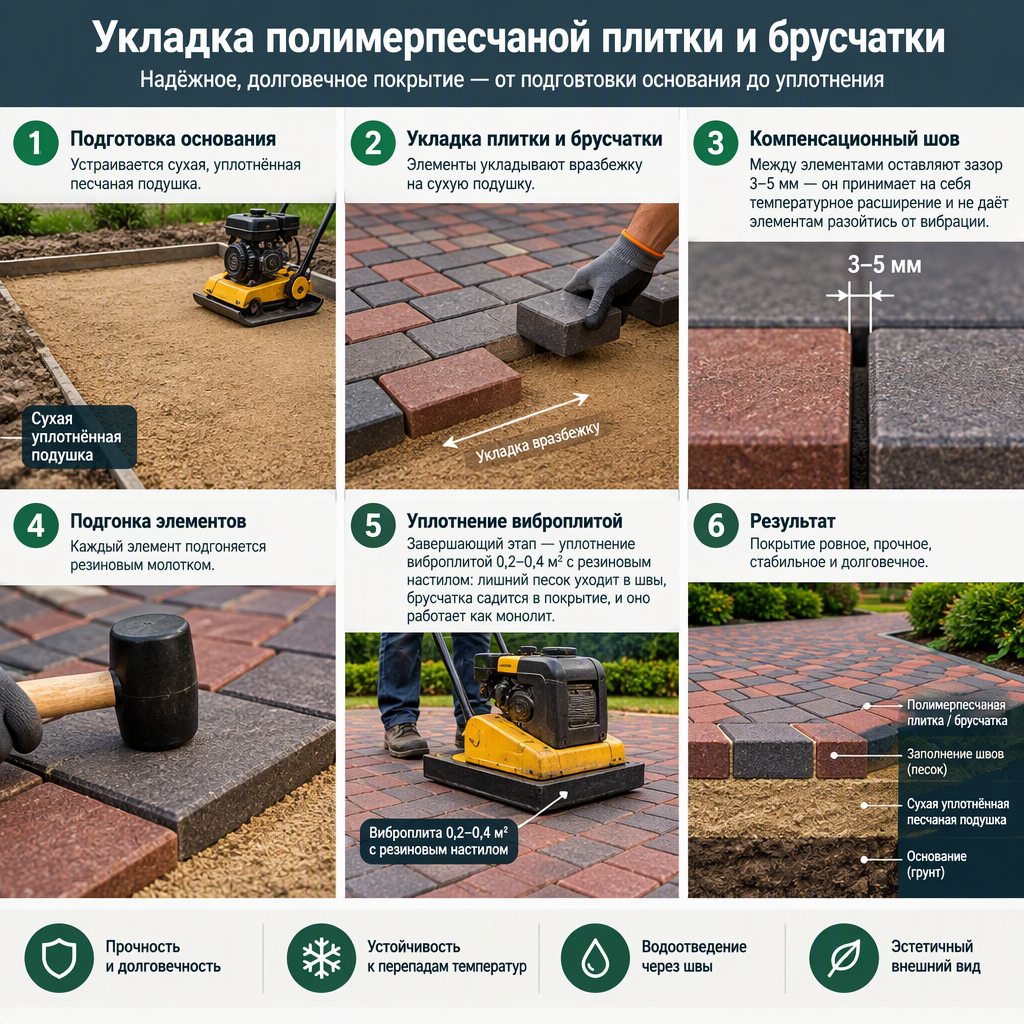

05Укладка полимерпесчаной плитки и брусчатки
Плитку укладывают на сухую уплотнённую подушку вразбежку, с компенсационным швом 3–5 мм — он принимает на себя температурное расширение и не даёт элементам разойтись от вибрации. Каждый элемент подгоняется резиновым молотком. Завершающий этап — уплотнение виброплитой 0,2–0,4 м² с резиновым настилом: лишний песок уходит в швы, брусчатка садится в покрытие, и оно работает как монолит.
- Подготовка
- основание сухое, уплотнённое, без мусора и плёнки
- Шов
- 3–5 мм.
- Уплотнение
- виброплита с резиной 0,2–0,4 м²
-

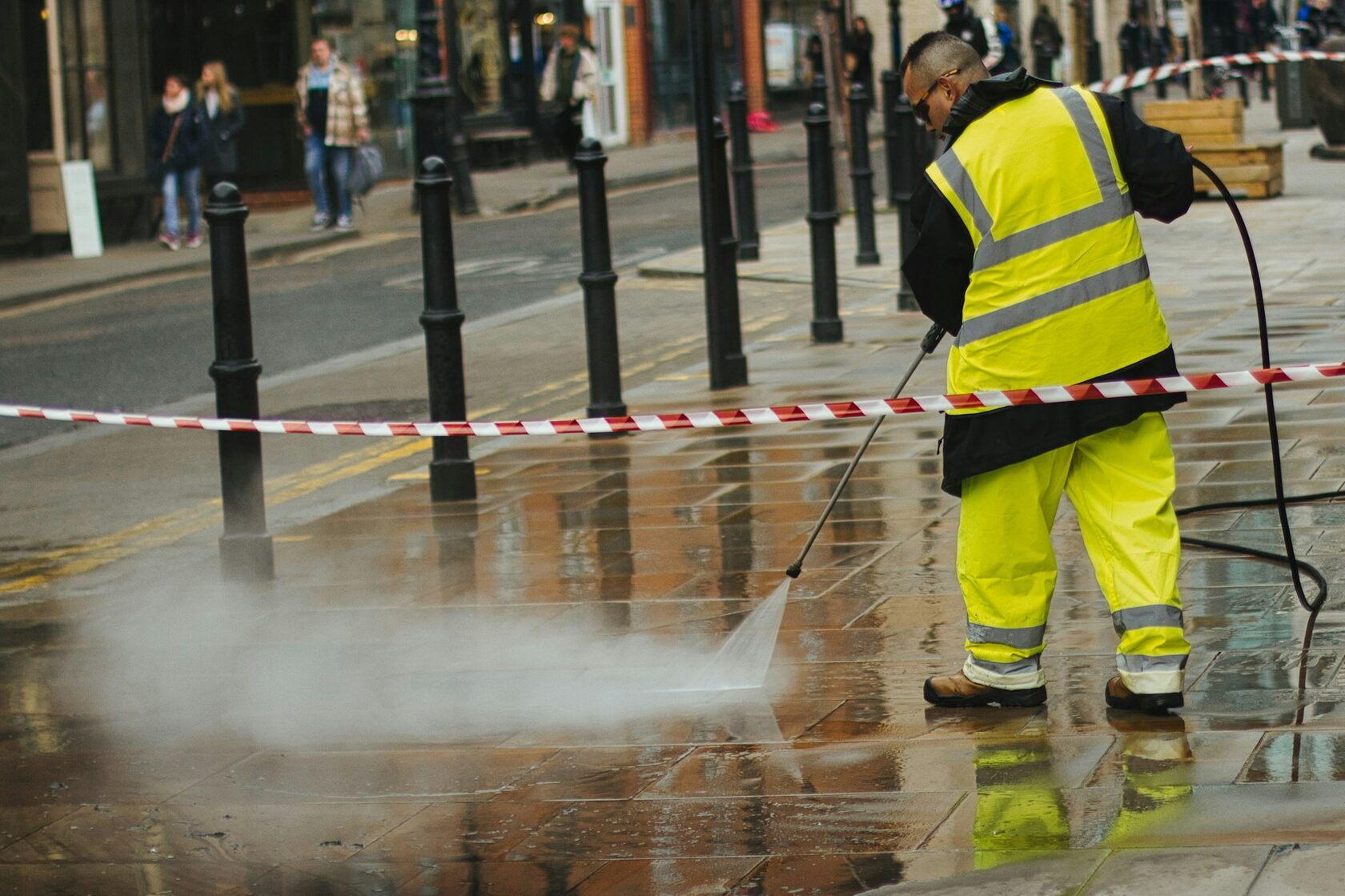

06Замывка швов и сдача покрытия
В швы засыпается мытый песок фракции 0–3 мм без глины и органических примесей — он не схватывается и пропускает воду, поэтому покрытие дренирует, а не копит влагу. Заполнение выполняют в два-три прохода с проливкой и вибрированием, затем убирают остатки песка с поверхности. Через 72 часа покрытие выдерживает полную нагрузку, уборку техникой можно делать раньше.
- Заполнение швов
- 2–3 прохода с проливкой и вибрированием
- Наполнитель шва
- мытый песок 0–3 мм или щебёночная крошка
- Нагрузка
- через 72 часа после замывки
Узлы: отмостка, парковка, тротуар и водоотведение
Одна и та же технология укладки полимерпесчаной плитки даёт разный результат в зависимости от зоны. Ниже — четыре типовых узла с параметрами основания, толщиной слоёв и подходящей продукцией.
Отмостка дома
Полоса мощения вдоль цоколя защищает фундамент от воды и соли. Обязательны гидроизоляция с отступом от здания, армирование и уклон от дома к дренажу. Ширина отмостки — от 800 мм, иначе вода сходит на грунт у стены.
- Ширина
- от 800 мм, в проекте — до 1200 мм
- Уклон
- 5–10 мм на метр от здания
- Покрытие
- полимерпесчаная плитка толщиной 20–35 мм
- Бордюр
- линия полимерпесчаного бордюрного камня по наружному краю
Парковка, проезд и въезд
Зоны с колёсным транспортом работают на полимерпесчаной брусчатке: двойное армирование волокнами даёт повышенную прочность на изгиб, а увеличенный щебёночный слой принимает нагрузку. На въезде толщину основания и брусчатки увеличивают на 30–50 %.
- Покрытие
- полимерпесчаная брусчатка толщиной 45 мм.
- Основание
- щебень 150–200 мм, песок 40–50 мм
- Шов
- 3–5 мм, уплотнение виброплитой
Тротуар и пешеходные зоны
Для тротуара и зон отдыха достаточно плитки/брусчатки толщиной 35–45 мм и подстилающего слоя 100–150 мм. Если на участке нет бордюра, границу задают отбивкой по шнуру и подрезкой элементов по месту — так экономится материал.
- Покрытие
- плитка/брусчатка толщиной 35–45 мм, любой рисунок
- Основание
- песок 30 мм + щебень 100 мм
- Шов
- 3–5 мм, замывка мытым песком

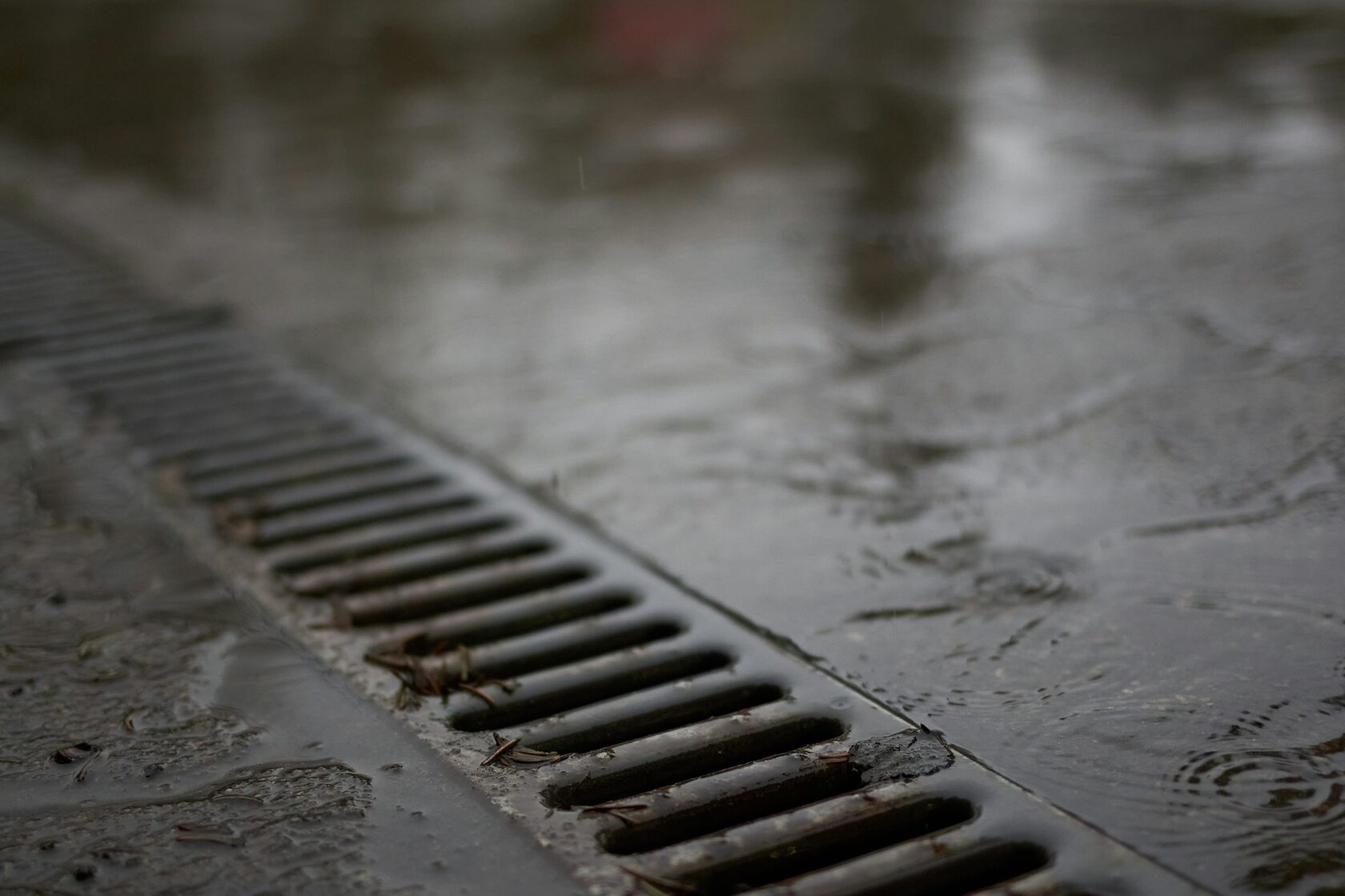

Водоотведение и ливневая канава
Уклон покрытия выводит воду в нижнюю точку, где устраивается ливневая канава или дренажная решётка. Швы заполняются дренирующим песком, поэтому вода уходит в подстилающие слои, а не стоит на поверхности.
- Уклон
- не менее 2 % к водоотводу
- Элементы
- полимерпесчаный канал, дренажная решётка, полимерпесчаные лотки
Расчёт площади и количества
Площадь мощения считается по фактическому размеру участка с запасом 5–10 %, объём плитки — кратно целому ряду и половине элемента. Если в проекте есть подрезка по диагонали, добавьте ещё 5 %. Производитель подбирает рисунок, цвет и количество под ваш проект — продукция, размеры и расчёт доступны на сайте tesseras.ru.
Допуски к качеству и типичные ошибки укладки
Качество укладки полимерпесчаной тротуарной плитки проверяется по плоскости, швам и водоотведению. Ниже — рабочие допуски и ошибки, которые чаще всего исправляют уже после появления луж и просадки.
Так делать нельзя
- Укладка на грунт без основанияПесок проседает, плитка «играет», швы разрушаются уже в первую зиму.
- Толстая «подушка» из пескаБолее 50 мм песка без уплотнения даёт волнистое покрытие и пустоты под брусчаткой.
- Заполнение швов цементным растворомРаствор трескается от температурных перемещений, края плитки выбиваются.
- Отсутствие уклона и ливнёвкиВода стоит в швах, подстилающий слой промерзает и разрушает основание.
Как делать правильно
- Послойное уплотнение основанияЩебень 100–150 мм и песок 30–50 мм, каждый слой с поливом и трамбовкой до 0,95.
- Сухая укладка с компенсацией Швы 3–5 мм, подгонка резиновым молотком, колышки по высоте каждые 1–1,5 м.
- Замывка швов мытым пескомПесок 0–3 мм в 2–3 прохода, проливка и вибрирование, уборка остатков.
- Виброплита с резиновым настиломПлощадь 0,2–0,4 м²: лишний песок уходит в швы, покрытие становится монолитным.
Допустимые отклонения готового покрытия
- Плоскостность уложенного покрытия не более 5 мм на 2 м
- Перепад высот между соседними элементами не более 1 мм
- Ширина шва между плитками и брусчаткой 3–5 мм (±2 мм)
- Отклонение диагонали уложенного блока не более 5 мм на 2 м
- Отклонение от проектной отметки по высоте не более 10 мм
Частые вопросы об укладке полимерпесчаной плитки
Короткие ответы на вопросы, которые чаще всего задают перед началом работ по технологии укладки тротуарной плитки.
Можно ли класть полимерпесчаную плитку на обычный песок?
Плитку кладут на песчано-щёбёночное основание: 30–50 мм мытого песка и 100–150 мм щебня с послойной трамбовкой. Песок работает как подвижный слой и принимает неровности, щебень несёт нагрузку. Укладка на чистый грунт или на рыхлый песок приводит к просадке и разбитым швам.
Какой шов должен быть между плитками и брусчаткой?
Компенсационный шов 3–5 мм с допуском ±2 мм. Он компенсирует температурное расширение полимерпесчаной плитки и работает как дренаж. Ширина контролируется колышками или направляющей, а после уплотнения заполняется мытым песком 0–3 мм в 2–3 прохода с проливкой.
Нужно ли уплотнять плитку виброплитой?
Да, для полимерпесчаной брусчатки это обязательный этап. Используют виброплиту с резиновым настилом 0,2–0,4 м²: лишний песок выдавливается в швы, элементы садятся в покрытие, и оно перестаёт «играть» под нагрузкой. Уплотнение делают на расстоянии 3–4 м от края, а не вплотную к бордюру.
Как уложить брусчатку на склоне или на участке с уклоном?
Уклон планируется в сторону водоотвода — обычно 1–2 % для тротуара и 5–10 мм на метр для отмостки. В нижней точке устраивают ливневую канаву или дренажную решётку. Крутые участки мощат только на подготовленном основании с послойной трамбовкой, иначе покрытие «съедет» по уклону.
Через какое время по уложенной плитке можно ходить и ездить?
Пешеходная нагрузка допускается сразу после замывки швов, автомобильная — через 72 часа, когда песок в швах уплотнится и покрытие наберёт прочность. Генеральную уборку и мойку под давлением проводят на следующий день.
Чем полимерпесчаная плитка отличается от бетонной?
Полимерпесчаная тротуарная плитка производится прямым прессованием из смеси песка и полимера: водопоглощение ≤ 0,5 %, морозостойкость до 500 циклов и высокая прочность на изгиб. Бетонные элементы толще и тяжелее при том же результате, а насыпные покрытия теряют цвет. Подбор продукции и расчёт — в каталоге Tessera.
